汇编基础

位运算

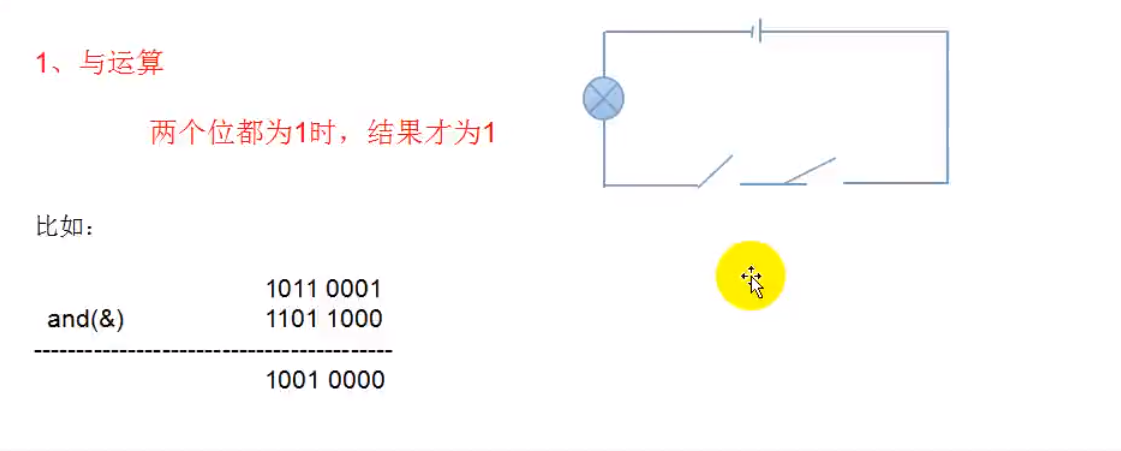

与运算

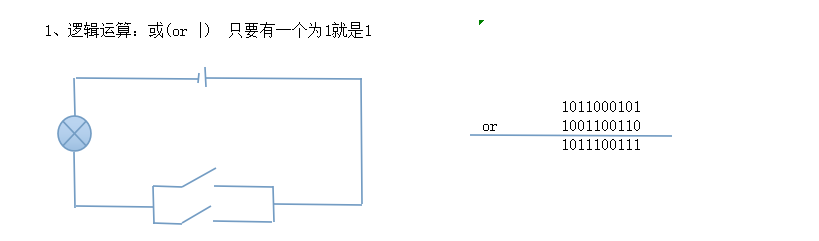

或运算

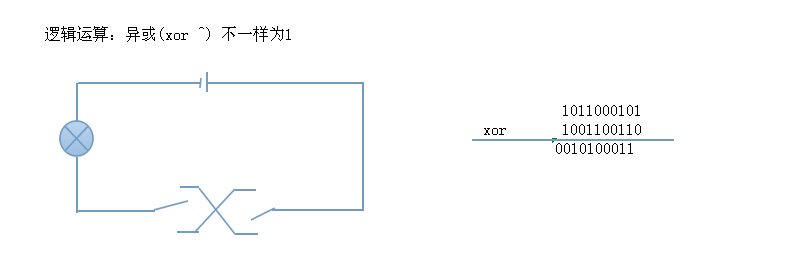

异或

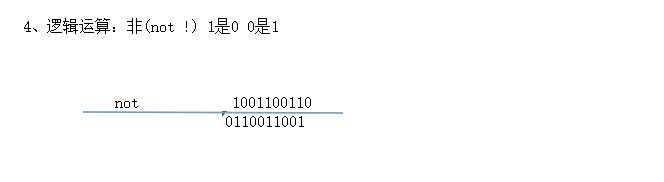

非运算

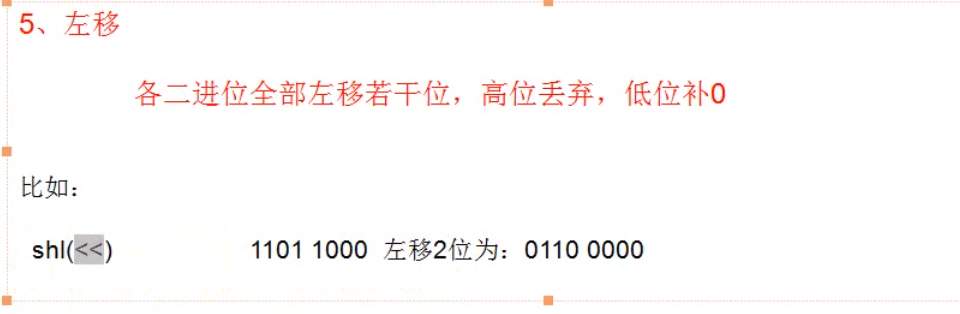

左移

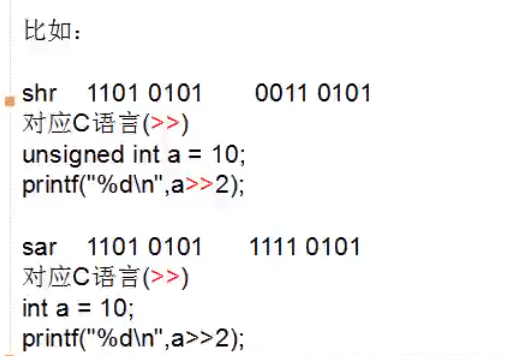

右移

各二进位全部右移若干位，低位丢弃，高位补0或者补符号位

shr是无符号的，高位用0补

sar是有符号的，高位用符号位补

在c语言中>>是包含了shr和sar的,怎么区分有符号和无符号要看类型,比如 unsigned int就是无符号的,右移会使用shr

计算机做加法的过程

4 + 5 = ？

1、4和5，先异或 4xor5

2、4和5进行与运算，得出来的结果判断是否有进位，如果是0就是没有进位，如果是非0就是有进位。最后左移1位

（4 and 5 ）<< 1

3、将步骤1和步骤2的结果异或

4、将步骤1和步骤2的结果相与，判断还有没有进位，如果有则继续重复上述步骤

	4------ 0000 0100

	5------ 0000 0101
加---------------------------
			0000 1001


第一步 异或
 		0000 0100

		0000 0101
异或---------------------------
		0000 0001


第二步 与，判断是否有进位

 		0000 0100

		0000 0101
与---------------------------
		0000 0100

第三步，如果第二步与的结果非0表示有进位，需要左移1位

0000 0100 << 1 = 0000 1000

第四步 继续异或

 		0000 0001

		0000 1000
异或---------------------------
		0000 1001


第五步 将第一步和第三步的结果进行与运算判断是否还有进位

 		0000 0001

		0000 1000
与---------------------------
		0000 0000

发现是0 表示没有进位,运算结束

4-5=?

4-5 = 4 + (-5)

4 + (-5)

4         0000 0100

-5		  1111 1011


1) 异或

		0000 0100

		1111 1011
异或---------------------------
		1111 1111


2) 判断是否有进位

		0000 0100

		1111 1011
与---------------------------
		0000 0000

结果是0,没有进位。1111 1111 就是最终结果

X / Y 表示 X 可以减去多少次Y

DTDebug

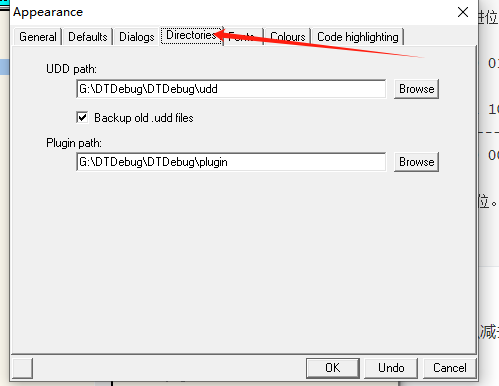

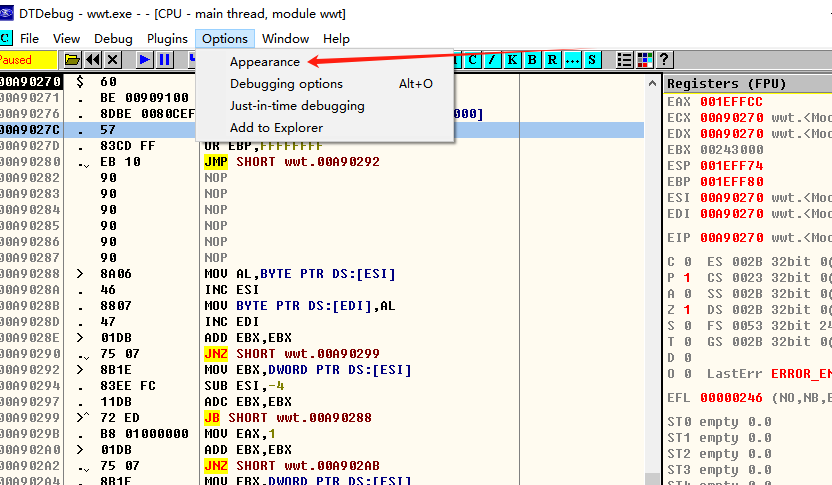

配置DTDebug

UDD path和Plugin path 写自己安装目录下的

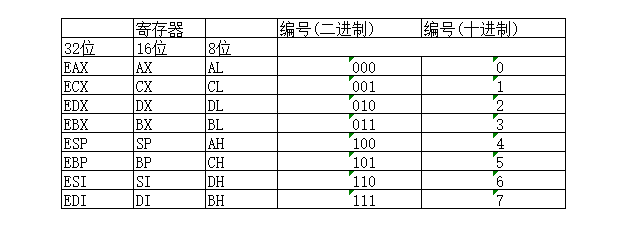

通用寄存器

MOV 目标操作数，源操作数

mov eax,12
mov eax,ecx

mov ax,12
mov ax,cx

mov ah,ch
mov ah,12

mov al,cl
mov al,2

mov指令 左右两边的操作数必须是等宽的
例如
ax 和 cx是等宽的
al 和 cl是等宽的
ah 和 cl是等宽的
eax 和 ax不是等宽的,因为eax是32位的,ax是16位的

内存

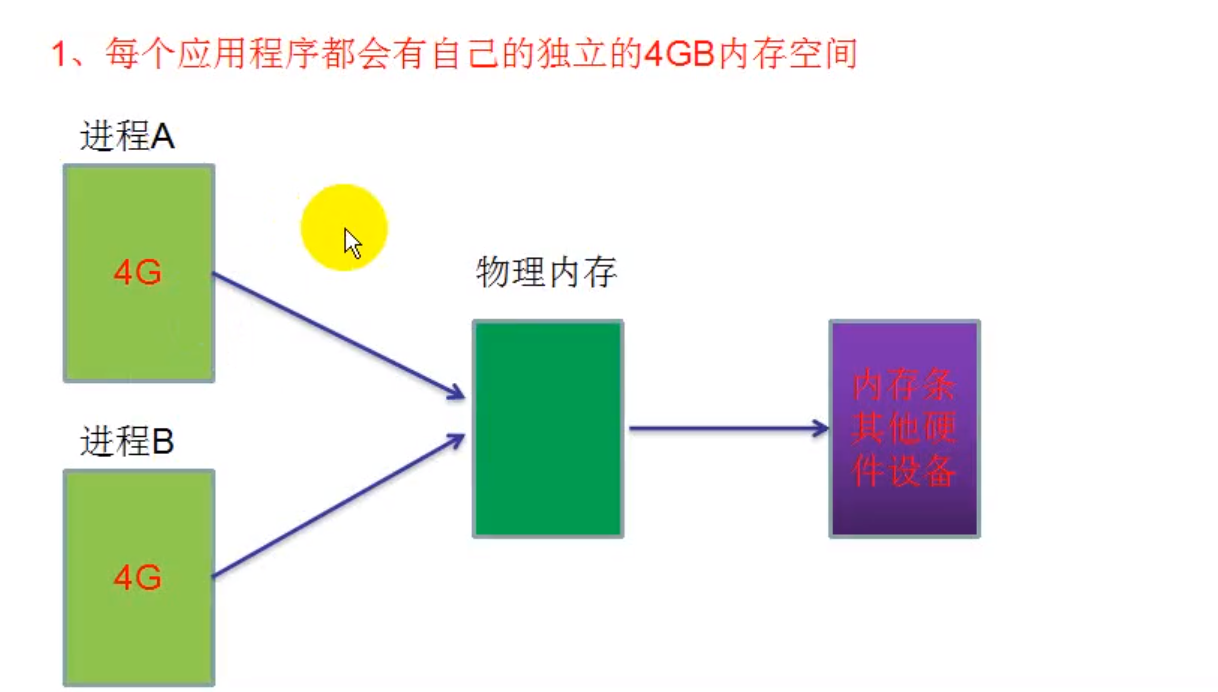

每个进程都有4G的虚拟内存,当某一块虚拟内存需要用到的时候,会将这块虚拟内存映射到物理内存中,最后物理内存会将这块内存映射到内存条中

BYTE　字节　＝　8(BIT)
WORD  字    =   16(BIT)
DWORD 双字  =   32(BIT)

1KB = 1024 BYTE
1MB = 1024 KB
1GB = 1024 MB

mov指令使用内存

mov 类型 ptr ds:[内存编号],值

mov byte ptr ds:[00A90280],22
mov word ptr ds:[00A90280],22
mov dword ptr ds:[00A90280],22

从指定内存中写入/读取数据

mov dword ptr ds:[0x0012FF34],0x12345678

mov eax,dword ptr ds:[0x0012FF34]

dword ：要读/写多少  此时是4字节   byte == 1字节  word == 2字节

ptr: Point 代表后面是一个指针 (指针的意思就是里面存的不是普通的值，而是个地址)

ds：段寄存器 先不用管 记住就行

0x0012FF34:内存编号，必须是32位的  前面0可以省略

注意：地址编号不要随便写，因为内存是有保护的，并不是所有的内存都可以直接读写(需要特别处理)

建议地址编号写成esp的值

寻址公式

LEA 指令
作用: 取当前内存的地址编号

lea 寄存器,内存地址

LEA EAX,DWORD PTR DS:[0X13FFC4] 内存地址的编号存放到EAX中
将DS:[0X13FFC4] 内存地址的编号存放到EAX中

寻址公式一：[立即数]


	读取内存的值：

	MOV EAX,DWORD PTR DS:[0x13FFC4]
	MOV EAX,DWORD PTR DS:[0x13FFC8]

	向内存中写入数据：

	MOV DWORD PTR DS:[0x13FFC4],eax
	MOV DWORD PTR DS:[0x13FFC8],ebx

	获取内存编号：

	LEA EAX,DWORD PTR DS:[0X13FFC4]
	LEA EAX,DWORD PTR DS:[ESP+8]


寻址公式二：[reg]  reg代表寄存器 可以是8个通用寄存器中的任意一个


	读取内存的值：

	MOV ECX,0x13FFD0
	MOV EAX,DWORD PTR DS:[ECX]

	向内存中写入数据：

	MOV EDX,0x13FFD8
	MOV DWORD PTR DS:[EDX],0x87654321

	获取内存编号：

	LEA  EAX,DWORD PTR DS:[EDX]
	MOV EAX,DWORD PTR DS:[EDX]


寻址公式三：[reg+立即数]

	读取内存的值：

	MOV ECX,0x13FFD0
	MOV EAX,DWORD PTR DS:[ECX+4]

	向内存中写入数据：

	MOV EDX,0x13FFD8
	MOV DWORD PTR DS:[EDX+0xC],0x87654321

	获取内存编号：

	LEA  EAX,DWORD PTR DS:[EDX+4]
	MOV EAX,DWORD PTR DS:[EDX+4]


寻址公式四：[reg+reg*{1,2,4,8}]


	读取内存的值：
	MOV EAX,13FFC4
	MOV ECX,2
	MOV EDX,DWORD PTR DS:[EAX+ECX*4]

	向内存中写入数据：
	MOV EAX,13FFC4
	MOV ECX,2
	MOV DWORD PTR DS:[EAX+ECX*4],87654321

	获取内存编号：
	LEA EAX,DWORD PTR DS:[EAX+ECX*4]


寻址公式五：[reg+reg*{1,2,4,8}+立即数]


	读取内存的值：
	MOV EAX,13FFC4
	MOV ECX,2
	MOV EDX,DWORD PTR DS:[EAX+ECX*4+4]

	向内存中写入数据：
	MOV EAX,13FFC4
	MOV ECX,2
	MOV DWORD PTR DS:[EAX+ECX*4+4],87654321

	获取内存编号：
	LEA EAX,DWORD PTR DS:[EAX+ECX*4+2]

存储模式

大端模式：数据高位在低位，数据低位在高位

小端模式：数据低位在低位，数据高位在高位

大端0x12345678	小端0x12345678	地址
12	78	0x00000000
34	56	0x00000001
56	34	0x00000002
78	12	0x00000003

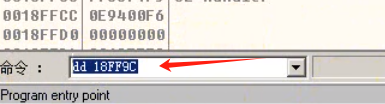

DTDEBUG内存窗口的使用

分别以字节/字/双字形式来查看内存（db dw dd）

基本汇编指令

MOV指令

MOV 的语法：

1、MOV r/m8,r8 				r 通用寄存器

2、MOV r/m16,r16				m 代表内存

3、MOV r/m32,r32				imm 代表立即数

4、MOV r8,r/m8				r8 代表8位通用寄存器

5、MOV r16,r/m16				m8 代表8位内存

6、MOV r32,r/m32				imm8 代表8位立即数

7、MOV r8, imm8

8、MOV r16, imm16

9、MOV r32, imm32

ADD指令

ADD AL, imm8

ADD AX, imm16

ADD EAX, imm32

ADD r/m8, imm8

ADD r/m16,imm16

ADD r/m32,imm32

ADD r/m16, imm8

ADD r/m32, imm8

ADD r/m8, r8

ADD r/m16, r16

ADD r/m32, r32

ADD r8, r/m8

ADD r16, r/m16

ADD r32, r/m32

ADC指令：带进位加法

格式：ADC  R/M,R/M/IMM   两边不能同时为内存  宽度要一样


ADC AL,CL

ADC BYTE PTR DS:[12FFC4],2

ADC BYTE PTR DS:[12FFC4],AL

SBB指令：带借位减法

格式：SBB  R/M,R/M   两边不能同时为内存  宽度要一样


SBB AL,CL

SBB BYTE PTR DS:[12FFC4],2

SBB BYTE PTR DS:[12FFC4],AL

SUB指令

减法指令

SUB AL, imm8

SUB AX, imm16

SUB EAX, imm32

SUB r/m8, imm8

SUB r/m16,imm16

SUB r/m32,imm32

SUB r/m16, imm8

SUB r/m32, imm8

SUB r/m8, r8

SUB r/m16, r16

SUB r/m32, r32

SUB r8, r/m8

SUB r16, r/m16

SUB r32, r/m32

XCHG指令：交换数据

格式：XCHG  R/M,R/M/IMM   两边不能同时为内存  宽度要一样


XCHG AL,CL

XCHG DWORD PTR DS:[12FFC4],EAX

XCHG BYTE PTR DS:[12FFC4],AL

AND 指令

与指令,两个是1才是1,否则是0

AND AL, imm8

AND AX, imm16

AND EAX, imm32

AND r/m8, imm8

AND r/m16,imm16

AND r/m32,imm32

AND r/m16, imm8

AND r/m32, imm8

AND r/m8, r8

AND r/m16, r16

AND r/m32, r32

AND r8, r/m8

AND r16, r/m16

AND r32, r/m32

OR指令

或指令,有一个是1就是1,两个是0就是0

OR AL, imm8

OR AX, imm16

OR EAX, imm32

OR r/m8, imm8

OR r/m16,imm16

OR r/m32,imm32

OR r/m16, imm8

OR r/m32, imm8

OR r/m8, r8

OR r/m16, r16

OR r/m32, r32

OR r8, r/m8

OR r16, r/m16

OR r32, r/m32

XOR指令

异或指令, 两个不一样才是1,否则是0

XOR AL, imm8

XOR AX, imm16

XOR EAX, imm32

XOR r/m8, imm8

XOR r/m16,imm16

XOR r/m32,imm32

XOR r/m16, imm8

XOR r/m32, imm8

XOR r/m8, r8

XOR r/m16, r16

XOR r/m32, r32

XOR r8, r/m8

XOR r16, r/m16

XOR r32, r/m32

NOT 指令

非指令,0变1,1变0

NOT r/m8

NOT r/m16

NOT r/m32

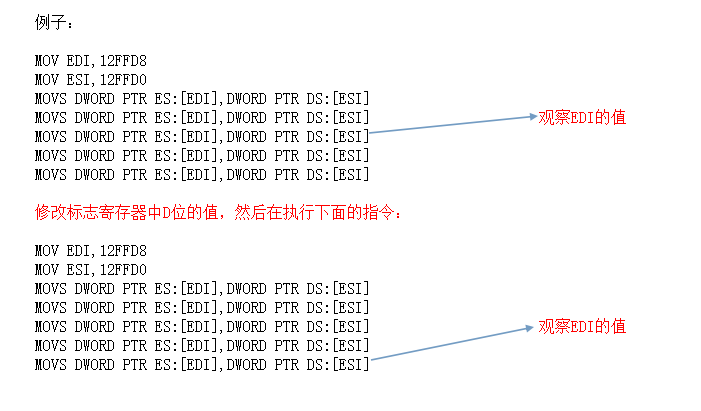

MOVS指令：移动数据 内存-内存

移动内存[ESI]]的数据到内存[EDI]中

每复制一次,ESI和EDI都会+1（具体加几或减几要看你一次移动多少个字节）或-1，具体是加还是减要看标志寄存器中DF的值，DF是0就+1，D是1就-1

BYTE/WORD/DWORD

MOVS BYTE PTR ES:[EDI],BYTE PTR DS:[ESI]					简写为：MOVSB

MOVS WORD PTR ES:[EDI],BYTE PTR DS:[ESI]					简写为：MOVSW

MOVS DWORD PTR ES:[EDI],BYTE PTR DS:[ESI]					简写为：MOVSD

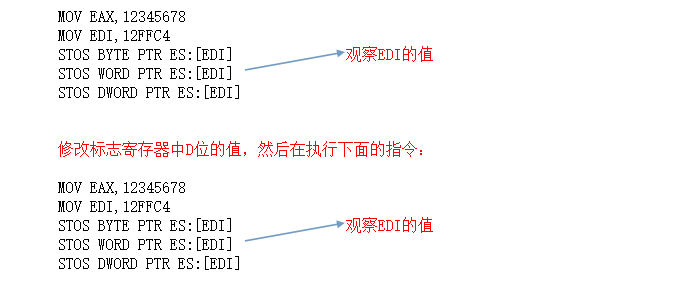

STOS指令：

将Al/AX/EAX的值存储到[EDI]指定的内存单元

STOS BYTE PTR ES:[EDI]			简写为STOSB

STOS WORD PTR ES:[EDI]			简写为STOSW

STOS DWORD PTR ES:[EDI]			简写为STOSD

REP指令：

按计数寄存器 (ECX) 中指定的次数重复执行字符串指令

MOV ECX,10

REP MOVSD

REP STOSD

将内存[esi]中的数据重复ecx次复制到内存[edi]中,每次重复esi和edi都加4
REP MOVS DWORD PTR ES:[EDI],DWORD PTR ES:[ESI]

将EAX中的值重复ECX次复制到内存[EDI]中,每重复一次,edi都加4
REP STOS DWORD PTR ES:[EDI]

堆栈

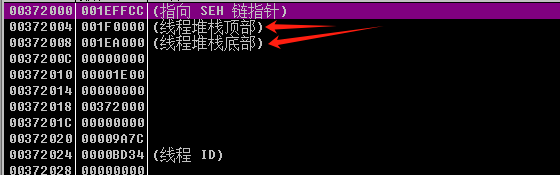

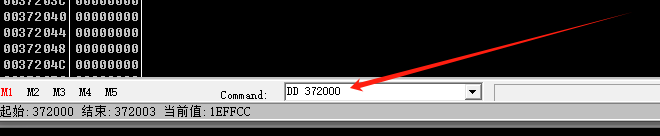

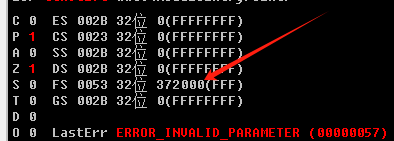

查看堆栈的大小

ESP寄存器用来存放当前堆栈使用到哪里的地址

PUSH指令:

入栈指令

1、PUSH r32

2、PUSH r16

3、PUSH m16

4、PUSH m32

5、PUSH imm8/imm16/imm32

POP指令

出栈指令

1、POP r32

2、POP r16

3、POP m16

4、POP m32

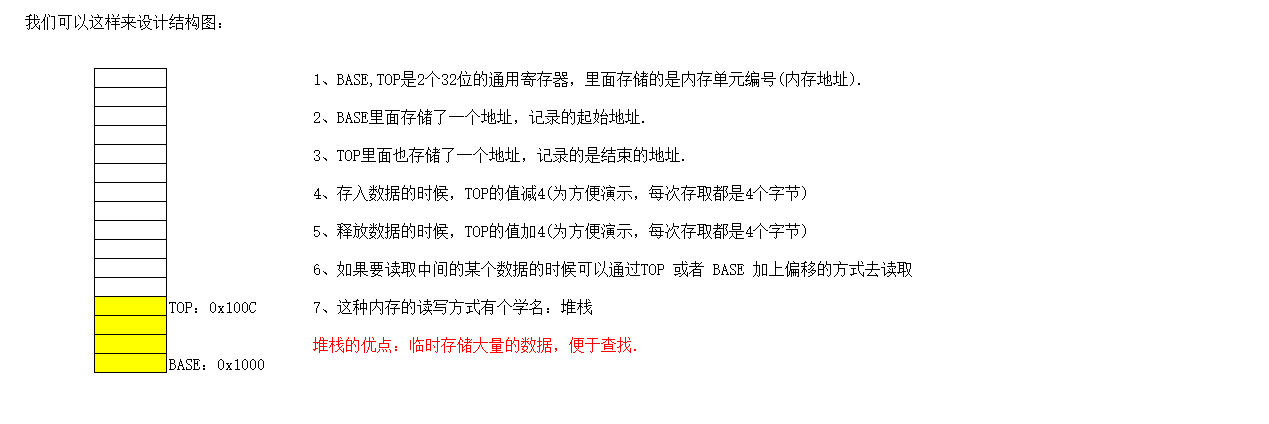

通过其他指令实现堆栈的存取

步骤一：压入数据


MOV EBX,13FFDC			BASE
MOV EDX,13FFDC			TOP

方式一：

MOV DWORD PTR DS:[EDX-4],0xAAAAAAAA
SUB EDX,4

方式二：

SUB EDX,4
MOV DWORD PTR DS:[EDX],0xBBBBBBBB

方式三：

MOV DWORD PTR DS:[EDX-4],0xDDDDDDDD
LEA EDX,DWORD PTR DS:[EDX-4]

方式四：

LEA EDX,DWORD PTR DS:[EDX-4]
MOV DWORD PTR DS:[EDX],0xEEEEEEEE



步骤二：读取第N个数

1、方式一：通过Base加偏移来读取

读第一个压入的数据：

MOV ESI,DWORD PTR DS:[EBX-4]

读第四个压入的数据：

MOV ESI,DWORD PTR DS:[EBX-0x10]


2、方式二：通过Top加偏移来读取

读第二个压入的数据：

MOV EDI,DWORD PTR DS:[EDX+4]

读第三个压入的数据：

MOV EDI,DWORD PTR DS:[EDX+8]

步骤三：弹出数据

MOV ECX,DWORD PTR DS:[EDX]
LEA EDX,DWORD PTR DS:[EDX+4]

MOV ESI,DWORD PTR DS:[EDX]
ADD EDX,4

LEA EDX,DWORD PTR DS:[EDX+4]
MOV EDI,DWORD PTR DS:[EDX-4]

修改EIP寄存器

EIP寄存器存放的是cpu下一条执行的指令

JMP指令：修改EIP的值

JMP 寄存器/立即数
类似
MOV EIP,寄存器/立即数

jmp eax
jmp 0x11232244

CALL指令：

CALL 地址A/寄存器

类似
PUSH 地址B
MOV EIP,地址A/寄存器

RET指令：

RET [num]
[num] 可选

ret
ret 8

类似
LEA ESP,[ESP+4]

MOV EIP，[ESP-4]

堆栈平衡

进函数前esp和ebp是什么样的,执行函数之后就要还原什么样的

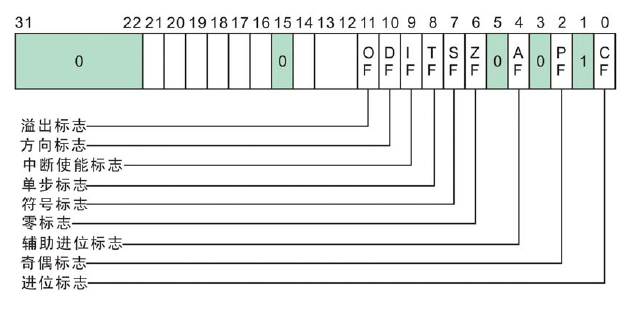

EFLAGS寄存器

查看DTDEBUG中的EFLAGS的值，然后转换成二进制的形式，并取出CF/PF/AF/ZF/SF/OF的值

记住这几个寄存器的位置和名称

1、进位标志CF(Carry Flag):如果运算结果的最高位产生了一个进位或借位，那么，其值为1，否则其值为0。

MOV AL,0xEF			MOV AL,0xFE
ADD AL,2			ADD AL,2


2、奇偶标志PF(Parity Flag)：奇偶标志PF用于反映运算结果中“1”的个数的奇偶性。
如果“1”的个数为偶数，则PF的值为1，否则其值为0。

MOV AL,3
ADD AL,3
ADD AL,2

3、辅助进位标志AF(Auxiliary Carry Flag)：

在发生下列情况时，辅助进位标志AF的值被置为1，否则其值为0：

(1)、在字操作时，发生低字节向高字节进位或借位时；

(2)、在字节操作时，发生低4位向高4位进位或借位时。

MOV EAX,0x55EEFFFF			MOV AX,5EFE			MOV AL,4E
ADD EAX,2			ADD AX,2			ADD AL,2

4、零标志ZF(Zero Flag)：零标志ZF用来反映运算结果是否为0。
如果运算结果为0，则其值为1，否则其值为0。在判断运算结果是否为0时，可使用此标志位。

XOR EAX,EAX

MOV EAX,2
SUB EAX,2


5、符号标志SF(Sign Flag)：符号标志SF用来反映运算结果的符号位，它与运算结果的最高位相同。

MOV AL,7F
ADD AL,2

6、溢出标志OF(Overflow Flag)：溢出标志OF用于反映有符号数加减运算所得结果是否溢出。
如果运算结果超过当前运算位数所能表示的范围，则称为溢出，OF的值被置为1，否则，OF的值被清为0。

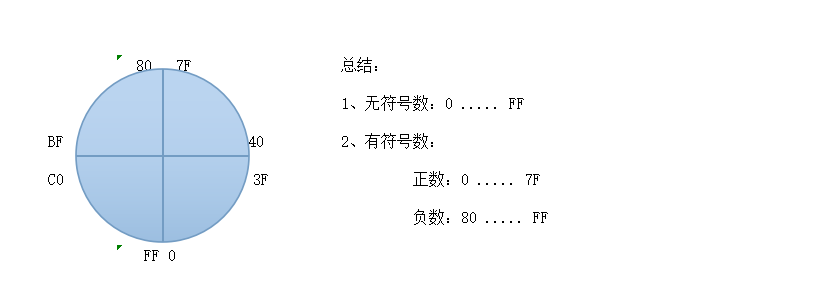

最高位进位与溢出的区别：


进位标志表示无符号数运算结果是否超出范围.

溢出标志表示有符号数运算结果是否超出范围.

溢出主要是给有符号运算使用的，在有符号的运算中，有如下的规律：

正 + 正 = 正 如果结果是负数，则说明有溢出

负 + 负 = 负 如果结果是正数，则说明有溢出

正 + 负 永远都不会有溢出.

1、无符号、有符号都不溢出

	MOV AL,8
	ADD AL,8

2、无符号溢出、有符号不溢出

	MOV AL,0FF
	ADD AL,2

3、无符号不溢出、有符号溢出

	MOV AL,7F
	ADD AL,2

4、无符号、有符号都溢出

	MOV AL,0FE
	ADD AL,80

CMP指令：



指令格式：CMP  R/M,R/M/IMM

该指令是比较两个操作数,实际上,它相当于SUB指令,但是相减的结构并不保存到第一个操作数中。

只是根据相减的结果来改变零标志位的,当两个操作数相等的时候,零标志位置1。

MOV EAX,100
MOV ECX,100
CMP EAX,ECX			观察Z位


MOV EAX,100
MOV ECX,200
CMP EAX,ECX			观察S位


CMP AX,WORD PTR DS:[405000]

CMP AL,BYTE PTR DS:[405000]

CMP EAX,DWORD PTR DS:[405000]

TEST指令：



指令格式：TEST  R/M,R/M/IMM

该指令在一定程序上和CMP指令时类似的,两个数值进行与操作,结果不保存,但是会改变相应标志位.

与的操作表项如下：

1 and 1 = 1

1 and 0 = 0

0 and 1 = 0

0 and 0 = 0

常见用法：用这个指令,可以确定某寄存器是否等于0。

TEST EAX,EAX			观察Z位

但是如果EAX的二进制某些位为1的话,那么运算的结果就不为零。

JCC指令

1、	JE, JZ       		结果为零则跳转(相等时跳转)						ZF=1


2、	JNE, JNZ        		结果不为零则跳转(不相等时跳转)  						ZF=0


3、	JS 		结果为负则跳转						SF=1


4、	JNS 		结果为非负则跳转						SF=0


5、	JP, JPE   		结果中1的个数为偶数则跳转						PF=1


6、	JNP, JPO   		结果中1的个数为偶数则跳转						PF=0


7、	JO    		结果溢出了则跳转						OF=1


8、	JNO    		结果没有溢出则跳转						OF=0


9、	JB, JNAE   		小于则跳转 (无符号数)						CF=1


10、	JNB, JAE    		大于等于则跳转 (无符号数)						CF=0


11、	JBE, JNA    		小于等于则跳转 (无符号数)						CF=1 or ZF=1


12、	JNBE, JA    		大于则跳转(无符号数)						CF=0 and ZF=0


13、	JL, JNGE    		小于则跳转 (有符号数)						SF≠ OF


14、	JNL, JGE    		大于等于则跳转 (有符号数)						SF=OF


15、	JLE, JNG    		小于等于则跳转 (有符号数)						ZF=1 or SF≠ OF


16、	JNLE, JG    		大于则跳转(有符号数)						ZF=0 and SF=OF



有符号无符号的区别：

CMP AL,CL
JG 0x12345678
JA 0x12345678
